Пеллетные горелки Pelltech PV20 – 100 разработаны для использования в качестве альтернативы существующих отопительных систем на дорогостоящих жидкотопливных горелках, а также автоматизации процесса горения в системах с твердотопливными котлами. Их можно устанавливать практически в любые комбинированные котлы или в котлы, работающие на биотопливе.
Горелка PV20

Горелка PV30

Горелка PV50

Горелка PV100

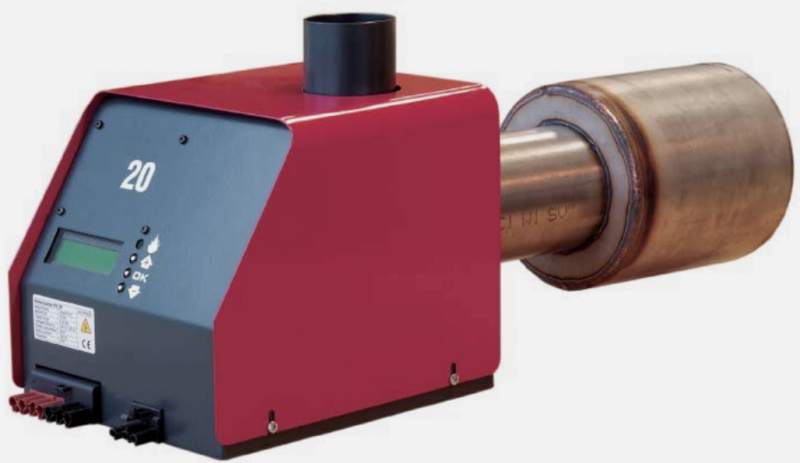

Seria_GD

Каждая горелка Pelltech является агрегатом многоступенчатого типа, т.е. ее контроллер может выбирать мощность в зависимости от потребностей системы отопления.

Все горелки Pelltech полностью автоматизированы, они имеют одинаковые логические схемы управления, отличаются размерами корпуса и топки горелки. Горелки Pelltech могут быть оборудованы датчиками уровня топлива для контроля подачи топлива.

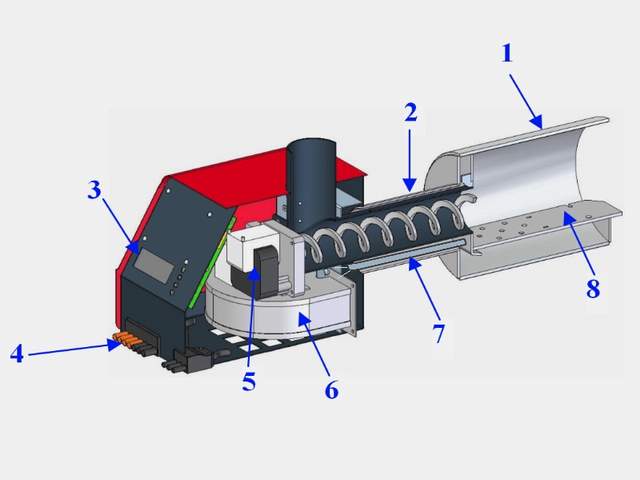

 Основные части горелок Pelltech указаны ниже.

gorelka_zapchasti

  1. камера сгорания
  2. винтовой шнек
  3. Контроллер
  4. разъем
  5. двигатель винтового шнека
  6. вентилятор
  7. тэн розжига
  8. колосниковая решетка

Горелки Pelltech PV мощностью 20 - 100 кВт имеют одинаковую логику управления, но различные параметры для каждой мощности. При включении питания, горелка переходит в режиме ожидания и следит за показаниями котлового термостата и датчика наличия пламени горелки. В зависимости от входных сигналов и предыдущего состояния, горелка может выбирать различные режимы работы.

Для оптимизации горения и воспламенения, горелки Pelltech имеют автоматически настраиваемые параметры. Поставляются горелки с запрограммированными заводскими установками. Настройка параметров на месте после установки, как правило, не требуется. Единственным исключением является параметр «производительность шнека» [г / мин]. Из-за того, что положение и угол наклона шнека в разных вариантах установки отличается, производительность должна быть измерена и введена до первого запуска. Неверное значение параметра может привести к нестабильной работе и отсутствию воспламенения.

Все горелки Pelltech этого диапазона могут изменять мощность для регулировки периода рабочего цикла. Логика управления старается держать время одного цикла работы горелки в заданных пределах. Если старт-стоп цикл короче, чем встроенное значение, мощность снижается. И наоборот, мощность повышается, если время цикла слишком велико.

Решетка и топка изготовлены из жаропрочной стали марки MA253. Обе детали легко заменяемы. Трубчатая конструкция топки повышает эффективность сгорания, в результате чего происходит более чистое горение по сравнению с горелками с открытым горящим слоем.
Система поджога состоит из электрического нагревательного элемента (Тэна) и нагнетательного вентилятора. В горелках не используется пусковой факел, что снижает энергопотребление в режиме розжига и повышает общую эффективность.
Управление горелками происходит при помощи контроллера. Контроллер изменяет выходную мощность путем регулирования скорости подачи топлива и подачи воздуха вентилятором. Эти параметры можно отрегулировать с панели управления. Панель снабжена дисплеем, отображающим текущий статус и журнал сообщений.
