Требования к котлу

Пеллетные горелки необходимо регулярно чистить, поэтому конструкция котла должна позволять открывать дверцу, не снимая горелку. Минимальный раствор дверцы котла зависит от расположения петель, и наоборот, как видно на рисунке 1 точка «С» является критической.
Чтобы ширина дверцы и проема была минимальной, рекомендуется использовать двойные петли рисунок 2.
Поскольку двойные петли дают дополнительную степень подвижности, дверцу необходимо запирать с обеих сторон. В качестве еще одного варианта можно использовать скользящие дверцы на направляющих полозьях.

Рисунок 1. Положение петель и раствор дверцы котла

tochka_c

Рисунок 2. Двойные петли

tochka_c2

















Длина топки котла L (рисунок 3) должна быть, как минимум, в два раза больше камеры сгорания. Для горелки PV 20 приемлемым является как минимум 350 мм (оставляя L1 примерно 190 мм). Высота должна быть достаточной, чтобы оставить H1 ниже горелки приблизительно на 100 мм для золы.

Минимальные размеры L и H для горелки PV 20: L> 350 мм, H 350 мм>.

Рисунок 3. Требования для топки котла

razm_topki















Горелки устанавливаются на дверцу при помощи прилагающегося стандартизованного фланца для надувных горелок. Диаметр отверстий под болты и размер болтов может быть любым при использовании заказных фланцев. Значения D1 и D2 в Таблице 1 действительны только для фланцев, прилагающихся к горелке.

Таблица 1. "Монтажные отверстия в дверце котла"


Ед. изм. PV 20 / PV 30 PV 50 / PV 100
D отверстие для горловины топки мм 90 130..135
D1 диаметр кольца фланца  мм 130..150 200..230
D2 отверстия под болты мм 8..9 10..12
Рисунок 4. "Монтажные отверстия в дверце котла стандартного фланца"

flanec

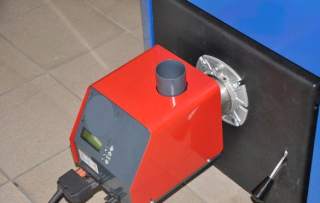

Рисунок 5. "Горелка PV 20, установленная при помощи стандартного фланца для надувных горелок (поставляется с горелкой)"

Gorelka_flanec
